中空冷却系统


产品特性
PMI 所设计之中空滚珠丝杆,可在高速机床上使用,以使机床在作高速运动时,不致因滚珠丝杆内的钢珠与沟槽或钢珠与钢珠之间的摩擦所产生的热温升,导致滚珠丝杆产生热变位而影响机床的定位精度。

• 设计原理
本公司设计的中空冷却系统,乃是利用一根冷却液管(coolant pipe)通入滚珠丝杆的中空孔中。此中空孔贯穿整根丝杆,另一端用本公司的专利油封装置塞住。冷却液用泵打入冷却液管中,从管的尾端流出后反向沿着中空孔流回冷却液收集槽,如此可以冷却滚珠丝杆。冷却液再回冷却箱(coolant unit)予以降温,再送回冷却液管反覆使用。

• 热温升控制实验
测试条件:
外径: Ø 40 mm
导程:10 mm
转速:1000 mm
速度:10 m/min
荷重:400 kgf
引导面使用硬轨

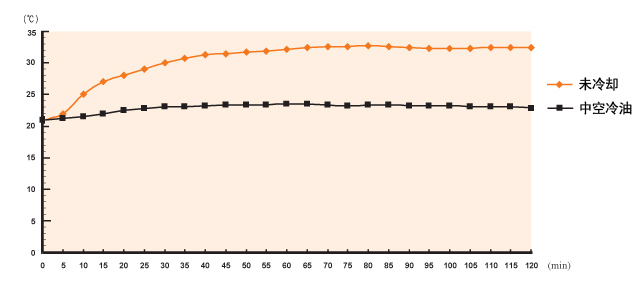

实验结果:
由实验结果可知,本公司所研发出来的中空冷却系统能显著控制滚珠丝杆的温升,达到稳定滚珠丝杆精度的效果。尤其适用于高速与高定位精度的工具机。
