• 产品特性
PMI 针对FSVH型式进行(钢珠与螺纹的接触角、钢珠直径、回流方式)的改善，提高与旧型式(FSVC)差异2倍以上之额定动负荷。

• 高寿命
PMI 采用之循环构造可使螺帽内之负荷分布均匀，提高滚珠丝杆之使用寿命。

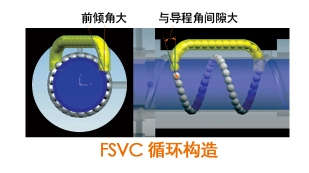

旧型式(FSVC)之循环方式为回流管垂直插入滚珠沟槽形成一前倾角，滚珠在进入回流管时会与回流管撞击而弹入回流管，FSVH系列之循环构造由切线方向进入回流管，与导程角方向一致可顺畅进入回流管，可提高循环构造之使用寿命。

• 高DN值
PMI 采用将钢珠与回流轨道作切线式循环构造，可使用在DN值较高之高转速需求上。

• 低噪音
因为采用切线式循环构造，故能消除钢珠在回流时撞击回流管所产生之噪音。

• 多样化的规格组合
PMI 可承制轴Ø40~Ø120mm，导程10~60mm之标准规格。 (若有特殊规格需求，请与业务人员接洽)

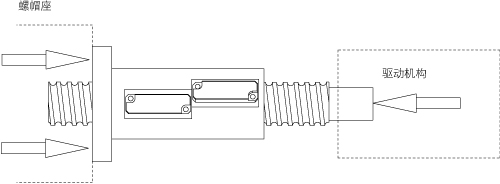

• 高负荷丝杆建议安装方式
为了使丝杆轴、螺帽承受轴向均一负荷，在使用上建议采用如图1.所示的安装方式，可以避免丝杆轴、螺帽及钢珠过度的磨耗及运转时受力不均造成振动，有效提升滚珠丝杆的使用寿命。
